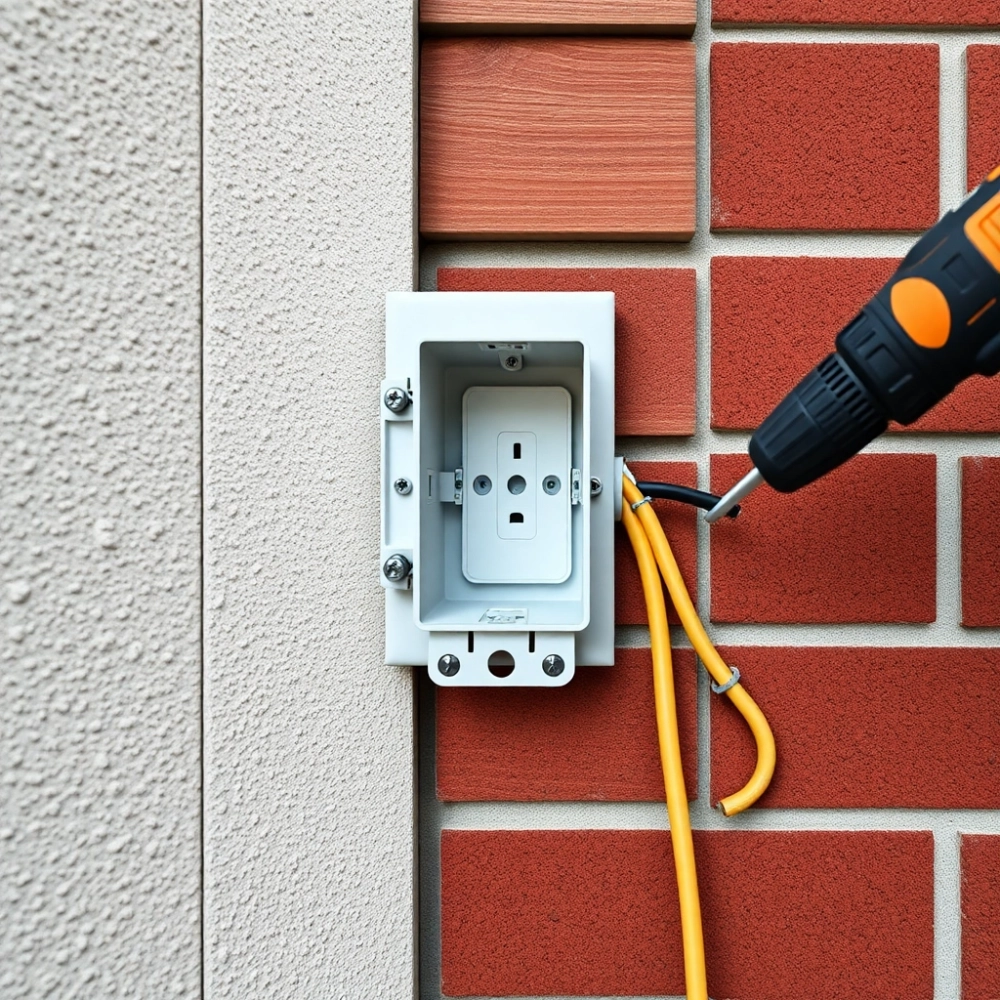

Gniazdko w elewacji bez stresu – 5 metod montażu, które naprawdę trzymają

Brak prądu na tarasie, w ogrodzie czy przy wiacie na drewno potrafi zirytować skuteczniej niż padający deszcz w środku lipca. Jednocześnie każdy, kto choć raz widział wyrwane gniazdko z elewacji albo słyszał o porażeniu przy podlewaniu trawnika, wie, że temat nie znosi kompromisów. Montaż gniazdka w elewacji wymaga czegoś więcej niż wiertarki i dobrego wiertła potrzebna jest świadomość, jak woda, mróz i grubość ocieplenia wpływają na bezpieczeństwo instalacji na lata.

• Dobór gniazda i klasy szczelności IP44, IP55 czy może IP65
• Montaż puszki w elewacji z ociepleniem styropian, XPS, wełna
• Mostki termiczne i bezpieczeństwo RCD, wysokość, uszczelnienia
• Najczęstsze błędy przy montażu gniazdka na fasadzie

Dobór gniazda i klasy szczelności IP44, IP55 czy może IP65

Zacznij od miejsca, w którym gniazdko będzie pracować, bo to ono dyktuje klasę szczelności, a nie odwrotnie. IP44 oznacza ochronę przed bryzgami wody z każdej strony wystarczy pod zadaszeniem, na balkonie osłoniętym ścianą lub pod nawisem dachu. IP55 wytrzymuje strumień wody i pył, więc sprawdza się na elewacjach półotwartych. IP65 to już pełna odporność na silne strumienie i chwilowe zanurzenie konieczna przy gniazdkach w pełnej ekspozycji na deszcz, śnieg i wiatr.

Decyzję ułatwia prosty schemat oparty na normie PN-HD 60364. Jeśli gniazdko znajduje się poniżej 30 cm nad gruntem lub w strefie zalewania, klasy IP44 nie wolno uznać za wystarczającą. Woda nie kapie równomiernie odbija się od podłoża i trafia w gniazdo z dołu, czyli dokładnie tam, gdzie uszczelki natynkowe bywają najsłabsze.

Drugim parametrem, obok szczelności, jest klasa ochrony. Gniazda klasy II mają podwójną izolację i nie wymagają bolca uziemiającego, choć w praktyce większość osprzętu elewacyjnego posiada pełne uziemienie dla spokoju sumienia i zgodności z przyszłymi odbiornikami klasy I. Jeśli montujesz gniazdo na obwodzie bez uziemienia, koniecznie zastosuj wyłącznik różnicowoprądowy RCD 30 mA to on chroni człowieka, gdy woda zrobi swoje.

Jak dopasować obwód do mocy

Gniazdka ogrodowe obsługują zwykle kosiarki, odkurzacze, lampy, a zimą też ładowarki do samochodów. Obwód 10 A (2,3 kW) wystarczy dla większości narzędzi ręcznych. Jednak planując podłączenie grilla elektrycznego, nagrzewnicy lub ładowarki do auta, dobierz przewód 3×2,5 mm² i zabezpiecz go wyłącznikiem nadmiarowym B16A. Taki obwód zniesie 3,7 kW ciągłej pracy bez grzania izolacji.

Montaż puszki w elewacji z ociepleniem styropian, XPS, wełna

Ściany jednowarstwowe z betonu komórkowego czy cegły pełnej pozwalają na klasyczną puszkę podtynkową mocowaną kołkami rozporowymi lub kotwą chemiczną. Wystarczy wykuć otwór o średnicy 68-73 mm, osadzić puszkę na zaprawie i wyprowadzić przewód przez uszczelkę. Problem zaczyna się przy ścianach warstwowych z ociepleniem 10-25 cm, bo tam zwykła puszka podtynkowa sięga jedynie do lica muru.

Tu z pomocą przychodzi puszka teleskopowa z kołnierzem izolacyjnym. Jej długość robocza reguluje się od 12 do 28 cm, dzięki czemu jedno rozwiązanie obsługuje zarówno cienki styropian, jak i gruby dom pasywny. Kołnierz na końcu puszki dociska materiał izolacyjny i zapobiega wnikaniu wilgoci w styropian, a jednocześnie zamyka drogę dla mostka termicznego.

W istniejących budynkach z gotowym ETICS-em warto rozważyć montaż natynkowy bryzgoszczelny. Puszkę przykleja się pianką poliuretanową lub klejem montażowym bezpośrednio do elewacji, a następnie uszczelnia masą silikonową. Taka metoda nie narusza ciągłości izolacji i zajmuje około 15 minut, choć efekt wizualny bywa dyskusyjny.

Przy ekstremalnie grubym ociepleniu, sięgającym 30-40 cm w domach pasywnych, najlepiej sprawdza się wysięgnik stalowy lub podkonstrukcja z profili. Puszka nie wisi wtedy w powietrzu, lecz opiera się na stabilnym ruszcie przenoszonym na mur nośny, a lico gniazda licuje się z docelową warstwą tynku. Wartość mostu termicznego w takim rozwiązaniu wylicza się indywidualnie przyjmuje się, że jeden wysięgnik stalowy odpowiada za punktowy spadek współczynnika U od 0,003 do 0,008 W/m²K, co w bilansie całej ściany jest pomijalne.

Kiedy NIE stosować danej metody

Puszka natynkowa bryzgoszczelna nie sprawdzi się na ścianie z silikonowym tynkiem cienkowarstwowym klej nie ma wystarczającej przyczepności i po roku odpadnie. Puszka podtynkowa w murze jest zakazana w ścianach trójwarstwowych ze względu na konieczność naruszenia szczeliny wentylowanej. Puszka teleskopowa nie zda egzaminu przy ociepleniu poniżej 5 cm kołnierz nie ma oparcia i tworzy nieszczelność.

Mostki termiczne i bezpieczeństwo RCD, wysokość, uszczelnienia

Każde przejście przez ścianę zewnętrzną jest potencjalnym mostem termicznym miejscem, w którym ciepło ucieka szybciej niż w reszcie przegrody. Puszka elektryczna z aluminium lub stali potrafi obniżyć temperaturę powierzchni elewacji o 2-3°C w swoim otoczeniu. W skali sezonu grzewczego to 30-50 kWh dodatkowych strat na jeden punkt, a w mieszkaniu kłopotliwa plama wilgoci i z czasem grzyb.

Rozwiązanie polega na zastosowaniu wkładki izolacyjnej z XPS wycinanej precyzyjnie pod puszkę. Pianka o zamkniętych komórkach nie przepuszcza wody, a jej współczynnik λ = 0,029-0,036 W/mK dorównuje styropianowi fasadowemu. Po zamontowaniu puszki szczelinę wokół kołnierza wypełnia się klejem poliuretanowym, który po utwardzeniu tworzy trwałe, elastyczne połączenie.

Wysokość montażu ma znaczenie nie tylko ergonomiczne. Minimum 30 cm nad gruntem chroni gniazdko przed zalewaniem wodą deszczową odbijającą się od podłoża. W praktyce lepiej celować w 50-60 cm, bo wtedy wtyczka z kosiarki nie szarpie kabla w dół, a dzieci nie mają łatwego dostępu. Odległość od rynny spustowej minimum 50 cm eliminuje ciągłe strumienie wody spływające po elewacji.

Uszczelnienia, które faktycznie działają

Przepust kablowy to najsłabsze ogniwo każdej instalacji zewnętrznej. Stosuj dławice kablowe z uszczelką EPDM o stopniu ochrony nie niższym niż klasa IP gniazda. Dławica zaciska się na kablu momentem dokręcenia 2-3 Nm zbyt luźna przepuści wodę, zbyt mocna zgniecie izolację. Po dokręceniu warto uszczelnić obręcz silikonem neutralnym, który nie atakuje PVC.

Najczęstsze błędy przy montażu gniazdka na fasadzie

Sąsiad wyrwał gniazdko z elewacji, ciągnąc kabel od kosiarki. Przyczyna nie leżała w samej wtyczce, lecz w montażu puszki na sam klej piankowy bez kołków mechanicznych. Pianka PU wytrzymuje ścinanie, ale nie wytrzymuje siły wyrywającej działającej prostopadle do lica ściany. Skutek puszka wisi na kablu, tynk pęka, wilgoć wchodzi do środka.

Inny klasyczny błąd to podłączenie gniazda zewnętrznego do wspólnego obwodu z wnętrzem domu. W razie przebicia izolacji w garażu, wyłącznik różnicowoprądowy w rozdzielni zadziała i odcinnie prąd w całym domu, łącznie z lodówką. Wydzielony obwód z osobnym wyłącznikiem nadmiarowym i RCD to wygoda diagnostyczna i bezpieczeństwo eksploatacji.

Uwaga: gniazdo natynkowe klasy IP20 (takie jak większość domowych) zamontowane na zewnątrz to zaproszenie dla wody. Nawet pod zadaszeniem para wodna skrapla się wewnątrz puszki, a po kilku cyklach zamarzania izolacja pęka. Jedno takie gniazdko potrafi wywołać zwarcie, którego skutki widać dopiero po tygodniach.

Często pomijaną kwestią jest brak uszczelnienia przepustu kablowego. Instalator wciąga przewód YDY przez otwór w puszce, dokręca dławicę i uważa sprawę za zamkniętą. Tyle że deszcz nie kapie wyłącznie z góry wiatr wciska go pod uszczelkę od dołu. Rozwiązanie to pozostawienie 2-3 mm kabla luźno wewnątrz puszki, tak by uszczelka dławicy nie była rozciągnięta.

Checklist przed i po montażu

• Sprawdź klasę IP gniazda dopasowaną do strefy (IP44/IP55/IP65).
• Potwierdź obecność RCD 30 mA na obwodzie.
• Zmierz grubość ocieplenia i dobierz puszkę o odpowiedniej długości.
• Przygotuj wkładkę izolacyjną z XPS pod kołnierz puszki.
• Zamontuj dławicę kablową z uszczelką EPDM klasy IP równej gniazdu.
• Po montażu wykonaj próbę napięciową i test RCD przyciskiem TEST.
• Uszczelnij obręcz puszki silikonem neutralnym.

Kiedy wezwać elektryka

Nowa instalacja od rozdzielni, brak RCD w istniejącej instalacji, planowane gniazdo siłowe 400V do spawarki lub pieca elektrycznego to sytuacje, w których samodzielny montaż może narobić więcej szkód niż pożytku. Uprawnienia SEP do 1 kV pozwalają wykonywać i nadzorować eksploatację takich instalacji, a ich brak oznacza, że ubezpieczyciel może odmówić wypłaty po szkodzie.

Dobór kabla i zabezpieczeń w praktyce

Przewód YKY 3×2,5 mm² układany w ziemi wytrzymuje temperaturę od -30°C do +70°C i jest odporny na UV. Na elewacji wystarczy kabel płaski YDYp 3×2,5 mm² prowadzony w rurze osłonowej UV. Spadek napięcia na 30 m obwodu przy obciążeniu 16 A wynosi około 4%, co mieści się w normie PN-HD 60364. Przy dłuższych odcinkach warto przejść na przewód 4 mm², by nie odczuwać spadku mocy w narzędziach.

Klasa szczelności powinna rosnąć razem z ekspozycją na wodę, obwód zawsze pracuje pod RCD 30 mA, a puszka niezależnie od metody musi zachować ciągłość izolacji termicznej ściany. Najszybsza instalacja natynkowa sprawdza się przy krótkich interwencjach, natomiast puszka teleskopowa z kołnierzem to standard nowoczesnych elewacji ETICS. Unikanie klasycznych błędów mocowania na sam klej, doboru IP20, wspólnego obwodu z wnętrzem kosztuje niewiele, a ratuje przed poważnymi konsekwencjami.

Źródła danych i norm: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 60529 (Stopnie ochrony IP), katalogi techniczne producentów osprzętu elektroinstalacyjnego, KNR 5-08 (Instalacje elektryczne wyceny robót).
